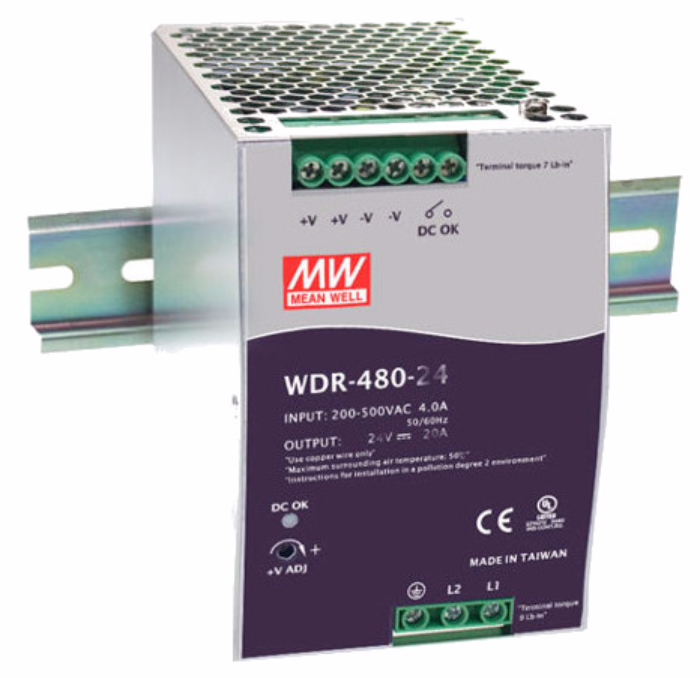

ZASILACZ 24V 20A 480W MEAN WELL WDR-480-24
Opis
Wyjście
Napięcie wyjściowe | 24V |
Zakres regulacji napięcia wyjściowego | 24-28Vdc |
Prąd wyjściowy | 20.0A |
Moc wyjściowa | 480W |
Stab. Uwy w ƒ zmian Uwe | ±120mV |
Stab. Uwy w ƒ zmian Obc. | ±240mV |
Czas rozruchu |
800ms, 150ms @ 400Vac, 2000ms, 150ms @ 230Vac (100% obciążenia) |
Czas podtrzymania |
18ms @ 400Vac, 16ms @ 230Vac (100% obciążenia) |
Pasmo dynamiczne | - |
Startowy ładunek pojemnościowy | - |
Wejście
Napięcie wejściowe | - |
Zakres napięcia wejściowego | 85-264 VAC 120-370 Vdc |
Nominalna częstotliwość wejściowa | - |
Zakres częstotliwości wejściowych | 47-63Hz |
Prąd wejściowy |
1.60A @ 400Vac 4.00A @ 230Vac (100% obciążenia) |
Wydajność przy 100% obciążenia | 92.0% |
Max. Prąd rozruchowy |
zimny start 50A |
Współczynnik Mocy |
0.84 @ 400Vac 0.84 @ 230Vac |
Prąd upływu | 3.5mA @ 530Vac |
Dane techniczny
Obudowa | Aluminiowa |
Wymiary (wys x szer x gł) | 85.5 x 125.2 x 128.5 mm |
Waga | 1.70 kg |
Wskaźnik | Dioda LED |
System chłodzenia | konwekcja |
Terminal wejściowy | M 2.5 x 3 |
Terminal wyjściowy | M 2.5 x 4 |
Środowisko / zabezpieczenie / niezawodność / bezpieczeństwo / EMC
Zakres temperatur pracy | -20°C do +70°C |
Zakres temperatur przechowywania | -40°C do +85°C |
Wskaźnik spadku mocy | - |
Wilgotność pracy | 20 - 90% RH (bez kondensacji) |
Odporność na wstrząsy | - |
Odporność na wibracje | 10 -500Hz 2G 10min @ 1 cykl dla 60min dla osi dla wszystkich kierunków X, Y, Z |
Zabezpieczenie przepięciowe | 29 ~ 33V (auto naprawa, dopóki usterka nie zostanie usunięta) |
Zabezpieczenie przeciążeniowe | Ponad 105% do 150% nominalnej mocy wyjściowej (stałe ograniczenie prądu, urządzenie wyłączy się po 3 sek, Automatyczne odzyskiwanie po 1 minucie gdy usterka zostanie usunięta) |
Zabezpieczenie termiczne | powyżej 140°C wyłączenie napięcia wyjściowego, auto naprawa po spadku temperatury |
Zwarcie | - |
Stopień ochrony | IPx0 |
Ochrona przed porażeniem prądem | - |
MTBF | min. 112.8K godz. MIL-HDBK-217F (25°C) |
Izolacja galwaniczna |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Omów / 500VDC / 25℃/ 70% RH |
Zakłócenia radioelektryczne | Zgodność z EN55022 (CISPR22), EN61204-3 klasa B, EN61000-3-2,-3 |
Odporność radioelektryczna | Zgodność z EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3 poziom A dla przemysłu lekkiego |
Standardy bezpieczeństwa | Zatwierdzone UL508, IEC60950-1 CB |
ITE | - |
CE | Tak |
Zastosowanie
- CCTV
- Systemy parkingowe
- Myjki ultradźwiękowe
- Dzwonki do drzwi
- Urządzenia gospodarstwa domowego
- Systemy sterowania bramami
- Prysznice powietrzne
- Rejestratory czas
- Biletomaty
Pliki do pobrania:
Specyfikacja produktu
Napięcie WY (nominalne) | 24V |
Napięcie WY (zakres) | 24-28V |
Prąd WY (nominalny) | 20A |
Prąd WY (zakres) | 0-20A |
Moc ciągła (nominalna) | 480W |
Napięcie WE (nominalne) | 110V/230V |
Napięcie WE (zakres) | 180-550V |
Typ zasilacza | Stałonapięciowy |
Regulacja napięcia (potencjometrem) | Tak |
Regulacja prądu (potencjometrem) | Nie |
Dimming (funkcja ściemniania) | Nie |
Sprawność (dla 100% obciążenia) | 92% |
PFC | Tak |
Zabezpieczenia | Przepięciowe / Przeciążeniowe / Zwarciowe / Termiczne |
Stopień ochrony | IP20 |
Certyfikaty | CE, UL, CB, EMC |
Materiał obudowy | Metal |
Chłodzenia | Pasywne (swobodny obieg powietrza - konwekcja) |
Wymiary [mm] | 85,5x125,2x128,5mm |
Gwarancja | 3 lata |
