Hybrydowy zestaw solarny off-grid ESB-10kW + 10xPV Mono 2 x (kable 2x25m)

Domowa elektrownia off-grid.

Zestaw składa się z 10 paneli monokrystalicznych PV 10 busbar o mocy 410W każdy, inwertera hybrydowego ESB-10kW-48, oraz kompletnego okablowania o długości 2 x 25 metrów zakończonego złączami MC4. Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.
Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.
Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.
Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

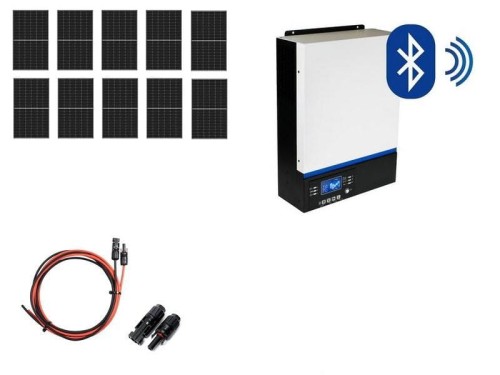

Zestaw zawiera:

• 10 monokrystalicznych paneli PV 410W Half Cell 10 busbar
• Hybrydowy inwerter solarny ESB-10kW-48
• komplet przewodów 2 x 25 metrów ze złączami
• instrukcję instalacji

Dane techniczne: Inwerter ESB 10kW-48

PARAMETRY WEJŚCIOWE
• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE
• Napięcie wyjściowe: 230 VAC
• Moc szczytowa: 10000VA
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida

AKUMULATOR
• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC

ŁADOWANIE
• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A
• Maksymalny prąd ładowania z sieci: 60 A
• Maksymalny prąd ładowania: 80 A

WYMIARY WAGA
• Wymiary Gł. x Sz. x Wys. [mm]: 115 x 300 x 400
• Waga [kg]: 10
• EAN: 5903332566457

WARUNKI PRACY
• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21

Dane techniczne: Panel fotowoltaiczny Kingdom Solar KD-M410H-108 Half Cell 410W 10BB Mono

• Moc nominalna Pmax (W): 410
• Tolerancja mocy Pmax Maximum: 0 ~ +5
• Maksymalne napięcie Vmp [V]: 31.22
• Prąd w mocy nominalnej lmp [A]: 13.06
• Napięcie obwodu otwartego VOC [V]: 37.34
• Zabezpieczenie zwarciowe [A]: 25
• Prąd zwarciowy [A]: 13.7
• Wydajność modułu [%]: 20.97
• NOTC: 48°C (+-2)
• Współczynnik temperatury Pmax: -0.36%/C
• Współczynnik temperatury Voc: -0.28%/C
• Współczynnik temperatury Isc: +0.05%/C
• Maksymalne napięcie pracy: 1500VDC
• Temperatura robocza: -40°C +85°C
• Maksymalny prąd zwrotny [A]: 25
• Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
• Ogniwa: Mono 182x182 mm
• Ilość ogniw: 108 (54x2)
• Wymiary modułu [mm]: 1723×1133×35
• Waga [kg]: 21.5
• Szkło: 3.2mm szyba, szkło hartowane
• Skrzynka przyłączeniowa: IP68 z 3 diodami bypass
• Przewody: 4mm2, (+)30cm, (-)30cm
• Konektory: MC4-kompatybilne
