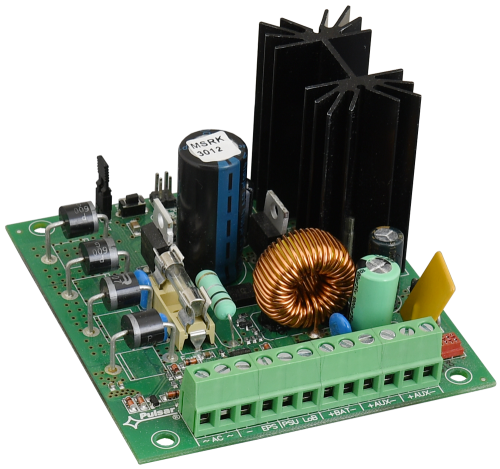

Moduł zasilacza buforowego impulsowy z wyjściami technicznymi 13,8V/3A
Opis
Moduł zasilacza buforowego przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC (+/-15%). Moduł zasilacza dostarcza napięcia 13,8V DC o wydajności prądowej:
1. Prąd wyjściowy 3A + 0,5A ładowanie akumulatora
2. Prąd wyjściowy 2,5A + 1A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max 3,5A
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.
Cechy modułu zasilacza:
-bezprzerwowe zasilanie DC 13,8V/3A
-wysoka sprawność 81%
-niski poziom tętnień napięcia
-kontrola ładowania i konserwacji akumulatora
-ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
-zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
-prąd ładowania akumulatora 0,5A/1A przełączany zworką
-funkcja START manualnego załączenia akumulatora
-sygnalizacja optyczna LED
-wyjście techniczne EPS zaniku sieci AC – typu OC
-wyjście techniczne PSU awarii zasilacza – typu OC
-wyjście techniczne LoB niskiego napięcia akumulatora – typu OC
-regulowane czasy sygnalizacji zaniku sieci AC
-zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP, przepięciowe
-gwarancja – 5 lat od daty produkcji
Wyjścia techniczne:
- EPS; wyjście sygnalizujące awarię zasilania AC:
typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, - opóźnienie 10s/60s (+/-20%) - konfiguracja zworką TAC
- PSU; wyjście sygnalizujące brak napięcia DC/awarię modułu zasilacza:
typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z,
- LoB wyjście sygnalizujące niski poziom napięcia akumulatora:
- typu OC, 50mA max. stan normalny (UBAT >11,5V): poziom L (0V), awaria (UBAT <11,5V): poziom hi-Z Moduł zasilacza nie posiada funkcji wykrywania akumulatora.
Specyfikacja produktu
Złącza | Wyjścia: Ф0,41÷1,63 (AWG 26-14) Wyjścia akumulatora BAT: 6,3F-2,5, 30cm |
Mocowanie | Kołki montażowe x 4 (PCB fi=4,2 mm) |
Waga | 0,24kg |
Wymiary | L=88, W=93, H=55 [+/- 2mm] |
Warunki pracy | II klasa środowiskowa, -10oC ÷ +40oC |
Optyczna sygnalizacja pracy | Tak - diody LED |
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | F5A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
Zabezpieczenie przed przeciążeniem OLP | 110-150% mocy modułu zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
Zabezpieczenie przed zwarciem SCP | Elektroniczne – ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej) Automatyczny powrót |
Prąd ładowania akumulatora | 0,5A lub 1A - przełączany zworką IBAT |
Zakres regulacji napięcia wyjściowego | 12÷14,5V DC |
Prąd wyjściowy | 3A + 0,5A ładowanie akumulatora 2,5A + 1A ładowanie akumulatora |
Napięcie wyjściowe | 11V ÷ 13,8V DC – praca buforowa 10V ÷ 13,8V DC – praca bateryjna |
Moc zasilacza | 49W |
Pobór prądu | 4,6A max |
Zasilanie | 20V÷22V AC 80VA min.(np. AWT8161820, AWT039, AWT800) |
Napięcie tętnienia | 40mV p-p max |
